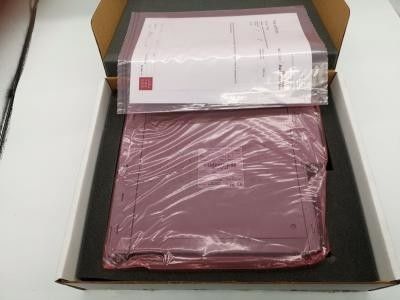

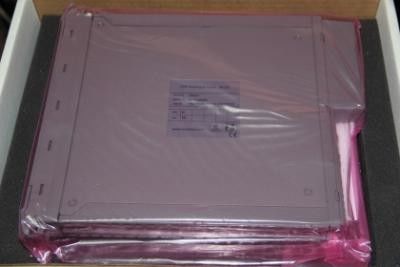

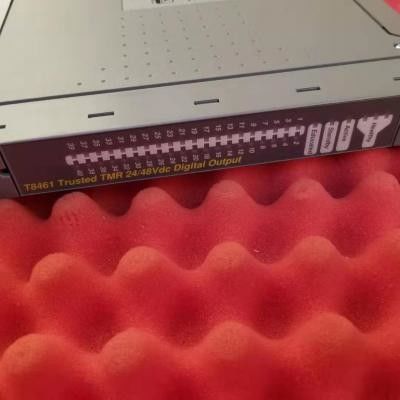

Τ8461 ICS Triplex PLC Trusted TMR 24V DC 48V DC μονάδα εξόδου 40 κανάλι

ICS Triplex T8461 Trusted TMR 24V DC/48V DC Output Module - 40 κανάλια σε αποθεματισμό

Το Trusted® Triple Modular Redundant (TMR) 24V DC / 48V DC Digital Output Module συνδέεται με 40 συσκευές πεδίου.Τριπλές διαγνωστικές δοκιμές εκτελούνται σε ολόκληρη τη μονάδα, συμπεριλαμβανομένων των μετρήσεων για το ρεύμαΟι δοκιμές εκτελούνται επίσης για τις αποτυχίες που συνδέονται και αποσυνδέονται.Η ανοχή σφαλμάτων επιτυγχάνεται μέσω αρχιτεκτονικής TMR εντός της μονάδας για κάθε ένα από τα 40 κανάλια εξόδου.

Παρέχεται αυτόματη παρακολούθηση της γραμμής της συσκευής πεδίου.

Η ενότητα παρέχει ενσωματωμένη αναφορά ακολουθίας γεγονότων (SOE) με ανάλυση 1 ms. Μια αλλαγή κατάστασης εξόδου ενεργοποιεί μια καταχώριση SOE.Οι καταστάσεις εξόδου καθορίζονται αυτόματα από τις μετρήσεις τάσης και ρεύματος στο όχημα της μονάδας.

Η ενότητα αυτή δεν έχει εγκριθεί για άμεση σύνδεση με επικίνδυνες περιοχές και θα πρέπει να χρησιμοποιείται σε συνδυασμό με διατάξεις εσωτερικού φραγμού ασφάλειας.

Ο ορισμός του T8461 για τους σύνθετους εξοπλισμούς I/O περιλαμβάνει οκτώ πλαίσια I/O, που αναφέρονται αριθμητικά με τον αριθμό ράκα:

Το TMR 24V DC/48V DC Digital Output Module είναι μέλος της εύρους Trusted των Input/Output (I/O) Modules.όλες οι ενότητες I/O συνδέονται με το Inter-Module Bus (IMB), το οποίο παρέχει ενέργεια και επιτρέπει την επικοινωνία με τον επεξεργαστή TMRΕπιπλέον, όλες οι ενότητες έχουν μια διεπαφή πεδίου που χρησιμοποιείται για τη σύνδεση με ειδικά σήματα ενότητας στο πεδίο.
