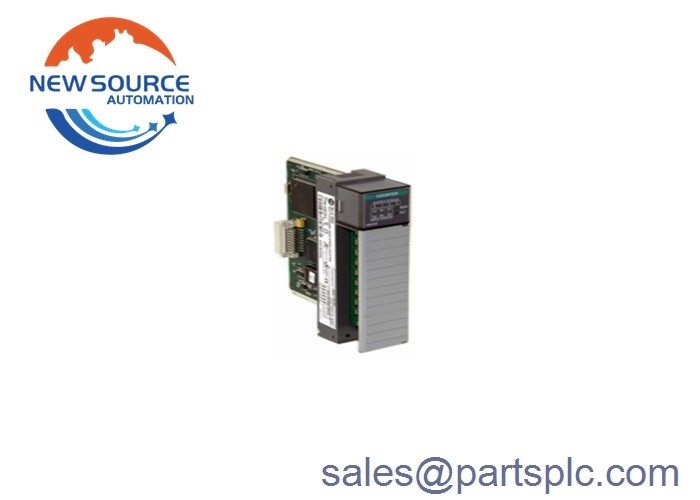

Allen Bradley 1746-HSCE2 SLC 500 Ενότητα εισόδου Ενότητα εισόδου υψηλής ταχύτητας

1746-HSCE2

1746-HSCE2 SLC 500 Ενότητα εισόδου Ενότητα εισόδου υψηλής ταχύτητας

1756-HSCE2 είναι μια πολυ-καναλική υψηλής ταχύτητας μετρητής μονάδα.Παρακολούθηση θέσης και άλλες εφαρμογές υψηλής ταχύτηταςΗ ενότητα αυτή διατίθεται με ±A1, ±B1, ±Z1, ±A2, ±B2 και ±Z2 με εύρος τάσης εισόδου από 4,2VDC έως 12VDC και 10VDC έως 30VDC.Παρέχεται επίσης με οκτώ (8) εξόδους που αποτελείται από τέσσερις (4) εικονικές και τέσσερις (4) πραγματικές εξόδους 5-30 VDC.

Τα κανάλια εισόδου αυτής της μονάδας δέχονται σήματα με ελάχιστο πλάτος παλμού 475 ns με ελάχιστο διαχωρισμό παλμών 200 ns και μέγιστη συχνότητα εισόδου 1 MHz.Η ενότητα αυτή διαθέτει απομόνωση πίσω πλάτους 1000V και απομόνωση καναλιού προς έξοδο 500VΚάθε κανάλι της μονάδας έχει εύρος τάσης εισόδου 4,2 V dc έως 12 V dc όταν λειτουργεί σε 5VDC και 10 V dc έως 30 V dc όταν λειτουργεί σε 24 VDC.

Οι προδιαγραφές εξόδου του ενότητας περιλαμβάνουν εύρος τάσης εξόδου 5-30 VDC με μέγιστο ρεύμα εξόδου σε κατάσταση λειτουργίας ανά κανάλι 1,0 A ενώ το μέγιστο ρεύμα λειτουργίας ανά ενότητα είναι 2.0 A στους 40 °C και 1Η μέγιστη πτώση τάσης σε κατάσταση λειτουργίας είναι 0,5V και το μέγιστο ρεύμα διαρροής εκτός λειτουργίας είναι 100 μA. Το 1746-HSCES έχει απομόνωση πίσω από το πλάνο 1000V και απομόνωση εξόδου προς είσοδο 500V.

Η μονάδα αυτή μπορεί να ρυθμιστεί για να εκτελεί μετρητές και στις δύο κατευθύνσεις. Υποστηρίζει έως τέσσερις (4) μετρητές παλμών ή δύο (2) μετρητές τετραγωνισμού. Κάθε μετρητής μονάδας είναι ικανός να μετρά μέχρι +/- 8,388,607Η μονάδα αυτή έχει έναν ειδικό επεξεργαστή για την επεξεργασία των σημάτων.Μπορεί να χρησιμοποιηθεί σε ολόκληρο το σύστημα SLC 500 και με το 1747-ASB SLC Remote I/O Adapter (RIO) Module ως συστατικό του RIO.

Τα κανάλια εισόδου Α και Β είναι ρυθμιζόμενα για να μετρούν μονοτελή παλμούς για έως και 4 συσκευές εισόδου.Αυτό επιτρέπει μεγαλύτερη αξιοπιστίαΤο κανάλι εισόδου Z χειρίζεται την αποθήκευση, τη διατήρηση και την επαναφορά των δεδομένων του μετρητή.Για την αποφυγή θορύβου υψηλής συχνότητας σε σήματα χαμηλής συχνότητας, ο χρήστης πρέπει να απομακρύνει τον θόρυβο με το καλώδιο εισόδου 1746-HSCE2 για να απομακρύνει το ρεύμα από τις πηγές θορύβου.





Βασικές μάρκες

1Η Siemens: S-200, S-300, S-400, S-1500, S5, η Siemens Moore

2. Allen Bradley: ControlLogix 1756 σειράς PLC, CPU, A / O, I / O, τροφοδοσία ρεύματος, οθόνη αφής, CompactLogix 1769 σειράς, SLC 500 1747/1746 σειρά, PLC-5 1771/1785 σειρά

3. ABB: Ελεγκτής σειράς AC800M, μονάδα I/O, καλούπι ελέγχου σειράς AC800F, μονάδα σειράς 800xA, μονάδα Bailey INFI 90, μονάδα ρομπότ DSQC και εξαρτήματα, μέρη συστήματος Advant OCS

4. TRICONEX (3009 3625 3721)

5. FOXBORO (FBM201 FBMSVH)

6Μοντίκον Πριμιόμ, ΤΣΧ Μικρό
