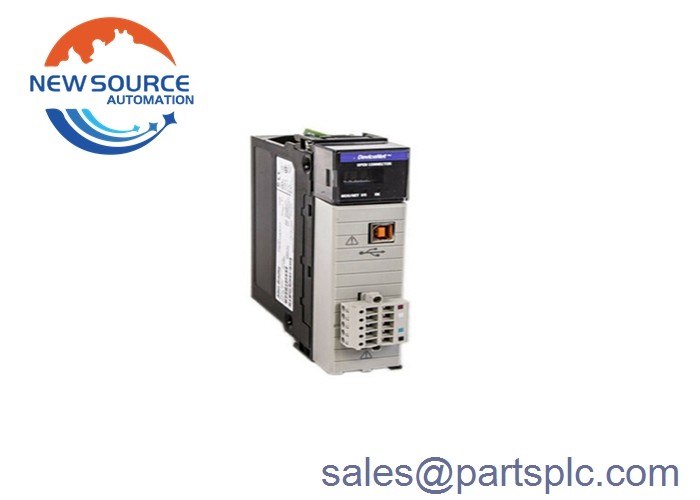

Νέο εργοστάσιο σφραγισμένο 1756-DNB ControlLogix DeviceNet Bridge Scanner Module

1756-DNB

Το 1756-DNB ControlLogix DeviceNet interface module είναι μια συσκευή γέφυρας DeviceNet που σχεδιάστηκε από την /Rockwell Automation.Ένα δίκτυο DeviceNet ανοικτού τύπου επιτρέπει τη δημιουργία συνδέσεων μεταξύ απλών συσκευών που χρησιμοποιούνται για ειδικές απαιτήσεις σε βιομηχανικό περιβάλλονΟι συσκευές αυτές περιλαμβάνουν βελτιωμένες συσκευές και διαφορετικά ολοκληρωμένα εξαρτήματα όπως υπολογιστές, ελεγκτές, αισθητήρες και ενεργοποιητές.Η αρχή λειτουργίας του δικτύου DeviceNet περιλαμβάνει τη χρήση του πρωτοκόλλου CIP (Common Industrial Protocol) για τον έλεγχο των συστημάτων και των μηχανημάτων, συλλέγοντας τα απαραίτητα δεδομένα για διάφορες εφαρμογές και ρυθμίζοντας βιομηχανικές συσκευές.Η μονάδα επικοινωνίας 1756-DNB έχει ταχύτητες επικοινωνίας DeviceNet 125 kilobytes ανά δευτερόλεπτο (μέγιστο 500 μέτρα), 250 χιλιομπάιτ ανά δευτερόλεπτο (μέγιστο 250 μέτρα) και 500 χιλιομπάιτ ανά δευτερόλεπτο (μέγιστο 100 μέτρα).Η ενότητα αυτή έχει μέγιστο αριθμό 64 κόμβων και διαθέτει ονομαστική τάση 11 έως 25 Volts DC CL 2/SELV.

Η μονάδα διαθέτει 400 mA ρεύμα σε 5,1 Volts DC, 0 mA ρεύμα σε 24 Volts DC και DeviceNet ρεύμα σε 24 Volts DC σε 60 mA. Η μονάδα 1756-DNB διαλύει ισχύ 3.5 βατ και η θερμική του διάχυση είναι 11Η μονάδα ControlLogix με ένα μόνο πλάτος τρύπας έχει τοποθεσία στο πλαίσιο και μπορεί να τοποθετηθεί σε οποιοδήποτε τρύπα.Η τάση απομόνωσης είναι 50 Volts (συνεχής) και περιλαμβάνει ένα βασικό τύπο απομόνωσης και το δίκτυο DeviceNet για τα χαρακτηριστικά backplaneΗ μονάδα ControlLogix 1756-DNB μπορεί να χρησιμοποιηθεί με διαφορετικά μοντέλα πλαισίου και διαφορετικές παραλλαγές τυποποιημένων ή περιττών τροφοδοτήσεων.Η ισχύς του DeviceNet συμμορφώνεται με την οδηγία CE για την χαμηλή τάση LVD και τους περιορισμούς ULΓια να είναι σε συμμόρφωση με τα πρότυπα αυτά, οι χρήστες πρέπει να ακολουθούν ένα συγκεκριμένο σύνολο αρχών που αναφέρονται σε τύπους τροφοδοτήσεων.η ενότητα αυτή έχει 1 γραμμική ανοιχτή πρίζα με 5 ή 10 καρφιάΤο 1756-DNB υποστηρίζει την θύρα USB 2.0 και μεταφέρει δεδομένα με πλήρη ταχύτητα 12 megabits ανά δευτερόλεπτο.Η θερμοκρασία λειτουργίας της μονάδας θα πρέπει να βρίσκεται στο εύρος από 0 έως 60 βαθμούς Κελσίου (32 έως 140 βαθμούς Φαρενάιτ)Η θερμοκρασία αποθήκευσης μπορεί να είναι μεταξύ -40 και 85 βαθμών Κελσίου (-40 και 185 βαθμούς Φαρενάιτ).
