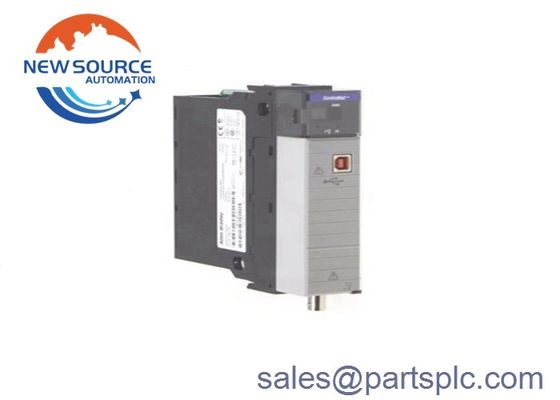

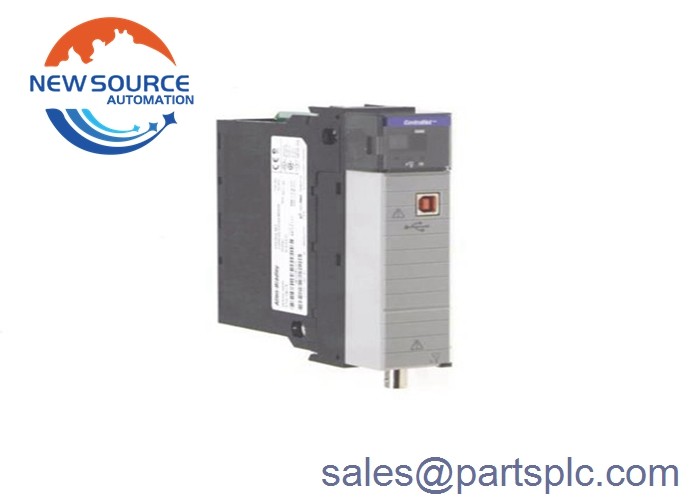

Allen Bradley ControlLogix Bridge Module με 99 μέγιστους κόμβους 1756-CN2

Allen Bradley ControlLogix Bridge Module με 99 μέγιστους κόμβους 1756-CN2


1756-CN2 ControlNet Communication Bridge Module by είναι μια μονάδα επικοινωνίας για συσκευές ControlLogix.Προσφέρει το ControlNet Network και χρησιμοποιεί το CIP και το δίκτυο P2P για υψηλής ταχύτητας απόδοσηΧρησιμοποιεί μια τυποποιημένη διαμόρφωση με ταχύτητα επικοινωνίας 5Mbps και έχει ικανότητα επικοινωνίας έως 100 συνδέσεων Logix.Το 1756-CN2 μπορεί επίσης να υποστηρίξει έως και 128 συνδέσεις με 99 σημεία αναδιανομής (νόδους)Έχει ηλεκτρικό ρεύμα 1100mA σε 5.1V DC και 3.0A σε 24V DC και έχει λειτουργική διάσπαση ισχύος 5,6W, με θερμική διάσπαση 19,1 BTU/hr.

Το 1756-CN2 έχει τάση απομόνωσης 30V με βασικό τύπο απομόνωσης που δοκιμάζεται σε 500V για 60s μεταξύ ControlNet και Συστήματος.Έχει ένα μόνο πλάτος τρύπα και μπορεί να εγκατασταθεί σε οποιαδήποτε τρύπα στο πλαίσιοΈχει ένα ControlNet BNC, ένα ControlNet RJ45 και μια θύρα USB 1.1 και χρησιμοποιεί το Quad Shield RG6 ομοαξονικό καλώδιο ControlNet.Έχει κωδικό θερμοκρασίας T4A στη Βόρεια Αμερική και κωδικό θερμοκρασίας IEC T4 στην Ευρώπη και διατίθεται σε ανοιχτό στυλ περίβλημαΤο 1756-CN2 έχει λειτουργικό περιθώριο θερμοκρασίας μεταξύ 0 και 60 °C και λειτουργεί καλύτερα σε εύρος σχετικής υγρασίας 5-95% με συμπύκνωση.0G σε 10-500Hz και το ρυθμό λειτουργικού σοκ του είναι έως 30G.
