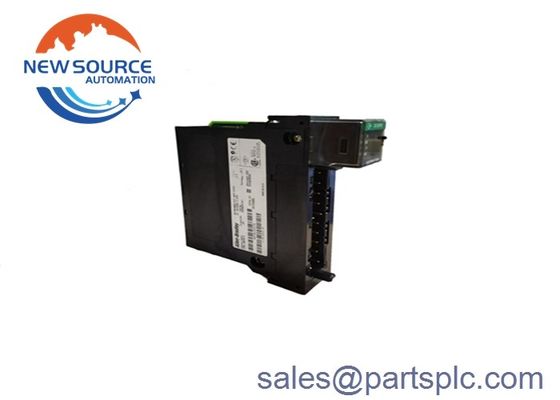

New Factory Sealed AB 1756-IF16 SER A ControlLogix 16 Pt Input Module 1756IF16

1756-IF16

Το 1756-IF16 είναι μια αναλογική μονάδα εισόδου ControlLogix. Η ενότητα αυτή δέχεται σήματα ρεύματος και τάσης όπως ±10V, 0-10V, 0-5V και 0-20 mA.Αυτή η ενότητα υποστηρίζει τρεις (3) τύπους διαμόρφωσης καλωδίωσης σήματος, όπως μονοεπιτελήςΜεταξύ των υποστηριζόμενων διαμορφώσεων καλωδίωσης, η ενιαία καλωδίωση είναι η πιο ευαίσθητη στον θόρυβο και πρέπει να χρησιμοποιείται με σήματα που έχουν κοινό έδαφος.Για αυξημένη ευαισθησία στον θόρυβο, χρησιμοποιείται η μέθοδος διαφορικής καλωδίωσης, ενώ η διαφορική καλωδίωση υψηλής ταχύτητας χρησιμοποιείται σε συστήματα που απαιτούν γρήγορες ενημερώσεις δεδομένων, σε σχέση με τα εισερχόμενα σήματα.

Με μονοτελή καλωδίωση, η μονάδα γίνεται μία 16 κανάλια αναλογική μονάδα εισόδου.η μονάδα μειώνεται σε αναλογική μονάδα εισόδου οκτώ (8) καναλιών όταν χρησιμοποιείται με διαφορική καλωδίωσηΕπιπλέον, η ενότητα γίνεται τετρα (4) κανάλια αναλογική ενότητα εισόδου όταν η ενότητα είναι καλωδιωμένη ως διαφορική καλωδίωση υψηλής ταχύτητας.

Οι ατομικές ανάλυσεις 1756-IF16 είναι 320 μV/count (15 bits + bipolar sign) @ ±10.25V εύρος εισόδου, 160 μV/count (16 bits) @ 0-10.25V εύρος εισόδου, 80 μV/count (16 bits) @ 0-5.125V εύρος εισόδου και 0.32 μA/count (16 bits) @ 0-20.5 mA. Η ενότητα αυτή έχει χρόνο σάρωσης που ποικίλλει, όπως 16-488 ms για μονοεπίπεδο, 8-244 ms με διαφορική καλωδίωση και 5-122 ms με διαφορική καλωδίωση υψηλής ταχύτητας.Έχει ενσωματωμένο κυκλώματα μετατροπής αναλογικών σε ψηφιακές με τη μέθοδο Sigma-Delta. Τα μετατρεπόμενα δεδομένα αποθηκεύονται σύμφωνα με τη λειτουργία ακέραιων αριθμών (αριστερά δικαιολογημένα, συμπλήρωμα 2 s) με μορφή δεδομένων πλωτής στροφής IEEE 32 bit.05% του εύρους για την είσοδο τάσης και 00,15% του εύρους για την είσοδο ρεύματος.

Το 1756-IF16 μπορεί να καλωδιωθεί με τρεις διαφορετικές μεθόδους, ανάλογα με τις απαιτήσεις του χρήστη και της εφαρμογής, όπως καλωδίωση με ένα τέλος, διαφορική καλωδίωση,και διαφορική καλωδίωση υψηλής ταχύτητας. Η μέθοδος μονοτελής καλωδίωσης είναι καλύτερη όταν όλες οι συσκευές εισόδου είναι συνδεδεμένες σε ένα κοινό έδαφος. Αυτό είναι για τη σύγκριση μιας πλευράς της εισόδου σήματος με το έδαφος σήματος για να λάβετε τη διαφορά,που στη συνέχεια χρησιμοποιείται από τη μονάδα για τη δημιουργία ψηφιακών δεδομένων για τον ελεγκτήΌταν οι εφαρμογές δεν έχουν κοινό έδαφος ή μπορούν να έχουν ξεχωριστά ζεύγη σημάτων, συνιστάται η χρήση της μεθόδου διαφορικής καλωδίωσης.Αυτή η μέθοδος καλωδίωσης είναι επίσης για περιβάλλοντα όπου απαιτείται βελτιωμένη ανθεκτικότητα στον θόρυβοΤα κανάλια σε διαφορική κατάσταση δεν είναι εντελώς απομονωμένα το ένα από το άλλο.Ένα κανάλι μπορεί να επηρεάσει την ανάγνωση ενός άλλου κανάλι εάν πολλαπλά σήματα εισόδου διαφορικών έχουν διαφορετικές κοινές αναφορές τάσηςΌταν αυτό συμβεί, οι χρήστες θα πρέπει να συνδέσουν την είσοδο σε διαφορετικές ενότητες ή να αντικαταστήσουν την μη απομονωμένη ενότητα με μια απομονωμένη ενότητα εισόδου.η μέθοδος διαφορικής καλωδίωσης υψηλής ταχύτητας επιτρέπει την ταχύτερη δυνατή ενημέρωση δεδομένωνΩστόσο, απαιτούνται ορισμένες προϋποθέσεις για να μπορούν οι χρήστες να χρησιμοποιούν τη λειτουργία υψηλής ταχύτητας.όταν σε αυτή τη λειτουργία μπορεί να χρησιμοποιηθεί μόνο ένα από τα τέσσερα κανάλια της μονάδαςΗ κατανάλωση ισχύος του μοντέλου 1756-IF16 είναι 2,3 Watt και έχει συνολική ισχύ backplane 2,33 Watt. Το εύρος εισόδου είναι ± 10 Volts, από 0 έως 10 Volts, 0 έως 5 Volts ή 0 έως 20 mA.

Η τάση και το ρεύμα του backplane είναι 5.1 Volts DC, 150 mA στο μέγιστο και 24 Volts DC 65 mA στο μέγιστο..Το εύρος εισερχόμενου ρεύματος είναι από 4 έως 20 mA και το εύρος εισερχόμενης τάσης είναι από -10 έως 10 Volts και περιορίζεται σε 100VA.3 Watt και η διαρροή ισχύος του ρεύματος είναι 3Η θερμική διάχυση για την τάση είναι 7,84 BTU / ώρα και 13,3 BTU / ώρα για το ρεύμα.
