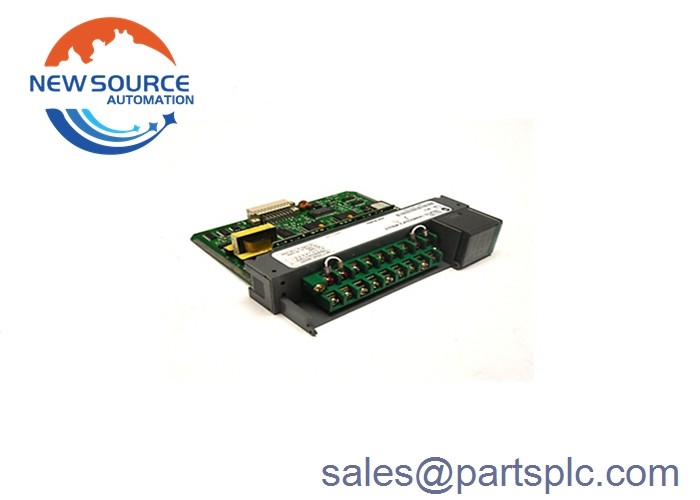

Allen Bradley 1746-INT4 /B 1746-1NT4 SLC 500 Θερμοστοιχείο/Αναλογική Είσοδος Millivolt

1746-INT4

The 1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorΈχει τέσσερα (4) κανάλια εισόδου για αισθητήρες θερμοσύνδεσης και mV. Έχει ρεύμα 110 mA σε 5V DC και 85mA σε 24V DC και συνολική ονομαστική ισχύς backplane 0,6W.Έχει τέσσερα (4) ξεχωριστά απομονωμένα κανάλια εισόδου που είναι επίσης απομονωμένα από το backplane και χρησιμοποιεί μια μέθοδο μετατροπής διαμόρφωσης Sigma-Delta ADCΧρησιμοποιεί αναλογικό φίλτρο με ψηφιακό φίλτρο χαμηλής διέλευσης και έχει κανονική κατάσταση απόρριψης μεγαλύτερη από 60 dB στα 60 Hz μεταξύ των τερματικών.Επίσης, έχει κοινό τρόπο απόρριψης μεγαλύτερο από 120dB μεταξύ των εισόδων και της γης του πλαισίου με ανισορροπία 1kΩ και έχει εύρος ζώνης καναλιού 8HzΤο 1746-INT4 απαιτεί βαθμονόμηση πεδίου και πρέπει να βαθμονομάζεται τουλάχιστον μία φορά το χρόνο.

Παρέχει απομόνωση που δοκιμάζεται σε 1000V transient ή 150V AC μεταξύ καναλιού-καναλιού και καναλιού-backplane.Διαθέτει 5 δείκτες LED με 4 που δείχνουν την κατάσταση κάθε καναλιού και έναν που δείχνει την κατάσταση της μονάδαςΔιαθέτει επιλέξιμους τύπους εισόδου θερμοσύνδεσης B, C, D, E, J, K, N, R, S και T και αναλογικές εισόδους 50-50 mV DC και 100-100 mV DC.Έχει μια αντίσταση εισόδου μεγαλύτερη από 10 Mega Ohms και προσφέρει ανίχνευση ανοιχτού κυκλώματος 20nAΈχει χρόνο απόκρισης βήματος 600ms στην χειρότερη περίπτωση κυκλώματος και το μοντέλο έχει συνολική ακρίβεια που εξαρτάται από τον τύπο εισόδου.Η θερμοκρασία λειτουργίας του κυμαίνεται από 0-60 βαθμούς. Κελσίου (32-140 βαθμούς Φαρενάιτ) σε υγρασία 5-95% χωρίς συμπύκνωση και είναι πιστοποιημένο CE, CSA και UL.

Το 1746-INT4 είναι ένα τετρα (4) κανάλι θερμοσύνδεσης / mV αναλογική μονάδα εισόδου.Αυτή η μονάδα είναι συμβατή με αισθητήρες θερμοσύνδεσης τύπου C, D, J, K, T, E, R, S, B και N. Μπορεί επίσης να χρησιμοποιείται με σήμα mV με εύρος από -100 έως 100 mV DC.

Η ενότητα αυτή μπορεί να χρησιμοποιηθεί σε εφαρμογές με εύρος θερμοκρασίας από -270 έως 1820 βαθμούς Κελσίου.η λειτουργική τάση σήματος mV είναι -50 έως 50 mV και -100 έως 100 mV η οποία συνήθως προέρχεται από μετατροπείς σήματοςΗ ενότητα αυτή ακολουθεί τη γραμμική θερμοσύνδεση του προτύπου IPTS68 και των προτύπων NBS MN125 και NBS MN161.0... 70 °C (32...158 °F)Έχει επιλεξιμό από τον χρήστη κλίμακα θερμοκρασίας των °C ή °F και 0,1 °C ή 0,1 °F και κλίμακα millivolt 0,1 mV ή 0,01 mV.
