Σειρά Άλλεν Bradley 1785-L60L μια ενότητα επεξεργαστών περιστροφής Δ υλικολογισμικού

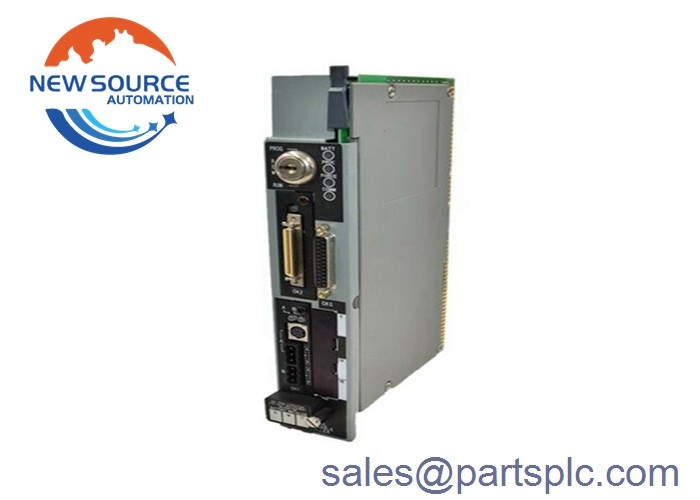

1785-L60L

Ο 1785-L60L είναι μέλος της σειράς ελεγκτών PLC-5.Το 1785-L60L είναι το κεντρικό σημείο που συνδέει το τοπικό δίκτυο, εκτεταμένες και απομακρυσμένες μονάδες Ε/Υ σε διάφορους τύπους διεπαφών επικοινωνίας και που λειτουργεί ως η ραχοκοκαλιά του συστήματος ελέγχου.Ο ελεγκτής 1785-L60L διαθέτει τρεις ενσωματωμένες διεπαφές επικοινωνίας που σηματοδοτούνται ως κανάλι 1AΤο κανάλι 1Α και το κανάλι 1Β μπορούν να λειτουργήσουν ως απομακρυσμένοι σαρωτές I/O, απομακρυσμένοι προσαρμογείς I/O ή ως διεπαφές επικοινωνίας DH+.,Το κανάλι 2 είναι μια επεκταμένη τοπική θύρα I/O. Ο ελεγκτής 1785-L60L διαθέτει έναν 25-πιν σύνδεσμο που σημειώνεται ως κανάλι 0 στο μπροστινό πάνελ.που υποστηρίζει τα πρωτόκολλα ASCII και DF1 full-duplex και half-duplex master καθώς και τα πρωτόκολλα half-duplex slaveΤο κανάλι 0 έχει πράσινο φως για την ένδειξη της κατάστασης της διεπαφής επικοινωνίας.η οποία είναι μια σύνδεση τερματικού προγράμματος DH+ παράλληλη με το κανάλι 1AΔύο συνδέσεις τριών καρπών βρίσκονται στο κάτω μέρος του μπροστινού πάνελ.Απόμακροι προσαρμογείς I/OΣτο μπροστινό πάνελ του 1785-L60L, υπάρχει ένας ειδικός σύνδεσμος που σημειώνεται ως κανάλι 2, ο οποίος είναι για μια εκτεταμένη τοπική επαφή I / O.

Η λειτουργία Remote I/O Scanner Mode διαβάζει και γράφει πληροφορίες I/O μεταξύ του ελεγκτή και της τηλεχειριζόμενης συσκευής I/O.το 1785-L60L είναι ένας ελεγκτής ελέγχου για τους άλλους ελεγκτές στη λειτουργία προσαρμογής και για τους άλλους απομακρυσμένους προσαρμογείς Ε/ΥΌταν το κανάλι 1A ή το κανάλι 1B είναι ρυθμισμένο ως απομακρυσμένος προσαρμογός I/O,ο ελεγκτής 1785-L60L διαχειρίζεται την Ε/Υ που βρίσκεται στον ελεγκτή ενώ επικοινωνεί με τον ελεγκτή εποπτείας μέσω απομακρυσμένης σύνδεσης Ε/ΥΜια σύνδεση DH+ μπορεί να ρυθμιστεί είτε στο κανάλι 1A είτε στο κανάλι 1B στο 1785-L60L.Η επικοινωνία DH+ χρησιμοποιείται για τη δημιουργία ενός δικτύου peer-to-peer με άλλους ελεγκτές PLC-5 ή άλλα στοιχεία υψηλότερου επιπέδου του συστήματος ελέγχουΟ προγραμματισμός του ελεγκτή 1785-L60L μπορεί επίσης να γίνει μέσω μιας σύνδεσης DH +. Χρησιμοποιώντας μια σύνδεση DH +, πολλοί ελεγκτές μπορούν να προγραμματιστούν ταυτόχρονα.Το μέγιστο μήκος καλωδίου για μια σύνδεση DH+ εξαρτάται από την ταχύτητα μετάδοσηςΕίναι σημαντικό όλες οι συσκευές της σύνδεσης να είναι διαμορφωμένες για να επικοινωνούν με τον ίδιο ρυθμό.4 κιλομπιτ ανά δευτερόλεπτοΜια εκτεταμένη τοπική σύνδεση I/O είναι χρήσιμη όταν απαιτείται μεγαλύτερη ποσότητα I/O από αυτή που χωράει σε ένα ενιαίο πλαίσιο, αλλά απαιτεί μεγαλύτερη ταχύτητα από ό,τι μπορεί να παρέχει μια απομακρυσμένη σύνδεση I/O.Ο 1785-L60L και ο διευρυμένος τοπικός προσαρμογός I/O (ο 1771-ALX) που είναι εγκατεστημένοι στο πλαίσιο απομακρυσμένης I/O και συνδέονται μεταξύ τους με το καλώδιο σύνδεσης I/O σχηματίζουν μια διευρυμένη τοπική σύνδεση I/O. Η επεκταμένη τοπική σύνδεση I/O περιορίζεται σε 100 πόδια καλωδίου.Η επεκταμένη τοπική σύνδεση I/O είναι μια παράλληλη σύνδεση που επιτρέπει στον ελεγκτή 1785-L60L να σαρώσει έως και 16 επεκταμένα πλαισίια I/O. Ο χρόνος σάρωσης ανά ράκ σε μια εκτεταμένη τοπική I / O είναι 0,5 ms. Το 1785-L60L έχει αρκετούς δείκτες στον μπροστινό πίνακα για να κάνει την διεπαφή χρήστη εύκολη. Οι δείκτες εμφανίζουν διάφορες καταστάσεις του ελεγκτή.Ο δείκτης με τη σήμανση BATT εμφανίζει την κατάσταση της μπαταρίαςΟ δείκτης PROC δείχνει την τρέχουσα λειτουργία του ελεγκτή. Για παράδειγμα, είναι πράσινος όταν ο ελεγκτής είναι σε λειτουργία RUN και κόκκινος όταν κάτι δεν πάει καλά.Ο δείκτης FORCE είναι κίτρινος όταν ενεργοποιούνται οι δυνάμεις I/OΟ δείκτης COMM συνδέεται με την κατάσταση επικοινωνίας του καναλιού 0. Τα κανάλια επικοινωνίας 1A και 1B έχουν και τα δύο ειδικούς δείκτες κατάστασης.έχει ειδικό δείκτη κατάστασης.




Τα κυριότερα προϊόντα μας


1 (USA AB) σειρά προϊόντων: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Προϊόντα Schneider (Γαλλία): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 Σειρά προϊόντων της General Electric (ΗΠΑ): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 σειρά προϊόντων Ovation (ΗΠΑ): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (ΗΠΑ): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Πωλήσεις ABB (Σουηδία): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (ΗΠΑ): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 Σύστημα Invensys Foxboro I / A Series (ΗΠΑ): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Γερμανία): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208


Για την ομάδα μας


Η New Source Automation Co., Ltd είναι ένας από τους κορυφαίους προμηθευτές Original ολοκαίνουργιων εξαρτημάτων PLC & DCS, μπορείτε να βρείτε τα παρακάτω εμπορικά σήματα: Allen Bradley, Omron, Schnerder, Siemens, ABB, Rosemount, Yokogawa, Honeywell,Μπέντυ Νεβάδα, GE,

Με δεκάδες χιλιάδες νέα εξαρτήματα σε αποθέματα, έχουμε εξάγει σε περισσότερες από 50 χώρες του κόσμου.Η ειλικρινής εξυπηρέτηση και η γρήγορη παράδοση μας κάνουν να μεγαλώνουμε γρήγορα.Οι κύριοι τύποι των προϊόντων μας είναι PLC και DCS Processing Module, Power Supply Module, Input Module, Output Module, I/O Module, Rack, Panels, Proximitor Sensor, Programming Cable, Terminal Blocks κλπ.Οποιαδήποτε από τις απαιτήσεις και τις έρευνες σαςΜεγάλο ή μικρό, θα εκτιμηθεί ιδιαίτερα.


Συσκευή και παράδοση

1) 100% ολοκαίνουργια και πρωτότυπη σφραγίδα εργοστασίου!
2) Εγγύηση: 1 έτος
3) Συσκευή: Αρχική συσκευασία με κουτιά.
4)Χρόνος παράδοσης: DHL,UPS,Fedex express αποστολή συνήθως διαρκεί 3-10 εργάσιμες ημέρες,εξαρτάται από τη χώρα στην οποία παραδίδεται.Σε σπάνιες περιπτώσεις,οι αυστηρές τελωνειακές αποδεικτικές διαδικασίες θα κάνουν το χρόνο παράδοσης λίγο μεγαλύτερο,Παρακαλώ να είστε υπομονετικοί.
5) Όλα τα εμπορεύματα θα δοκιμαστούν πριν από την αποστολή.
