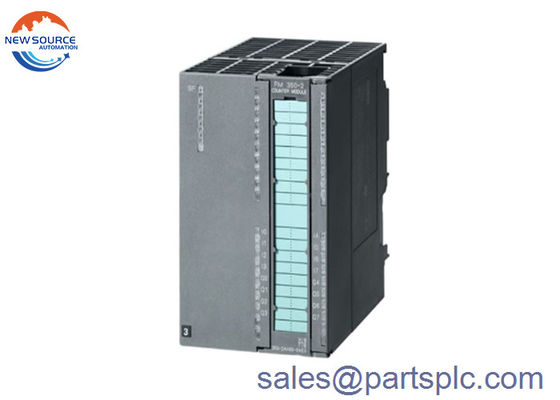

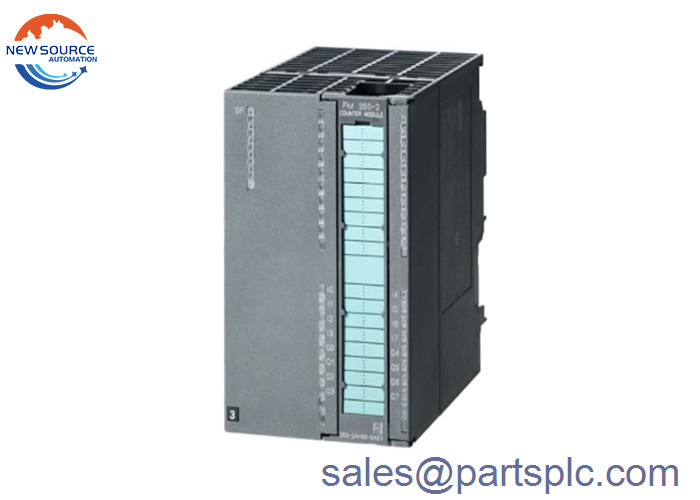

Siemens 6ES7350-2AH01-0AE0 Simatic S7 300 Counter Module 6ES7 350-2AH01-0AE0

6ES7350-2AH01-0AE0

SIMATIC S7-300, Μοντέλος μέτρησης FM 350-2, 8 κανάλια, 20 kHz, κωδικοποιητής 24 V για μέτρηση, μέτρηση συχνότητας, μέτρηση ταχύτητας, μέτρηση διάρκειας περιόδου, δοσολογία incl.πακέτο διαμόρφωσης και ηλεκτρονική τεκμηρίωση σε CD-ROM

Πρόσθετη τάση
Ενεργειακή τάση 1L+, τάση φορτίου 2L+
● ονομαστική τιμή (DC) 24 V
● Επιτρεπόμενο εύρος, κατώτερο όριο (DC) 20,4 V
● Επιτρεπόμενο εύρος, ανώτατο όριο (DC) 28,8 V
ρεύμα εισόδου
από τάση φορτίου L+ (χωρίς φορτίο), μέγιστο 150 mA
από ταχύδρομο 5 V DC, μέγιστο 100 mA
Προμήθεια κωδικοποιητή
Προμήθεια κωδικοποιητή NAMUR
● 8,2 V Ναι
● ρεύμα εξόδου, μέγιστο 200 mA
Απώλεια ισχύος
Απώλεια ισχύος, περίπου 10 W
Ψηφιακές εισροές
Αριθμός ψηφιακών εισόδων 8
Αριθμός εισροών NAMUR 8
Δραστηριότητες 1 για την έναρξη/αποστολή της πύλης
Τεχνική ένταση
● για σήμα "0" -3 έως +5V
● για το σήμα "1" 11 έως 30,2 V
ρεύμα εισόδου
● για το σήμα "0", μέγιστο (αποδεκτό ακινητό ρεύμα) 2 mA
● για το σήμα "1", τύπου 9 mA
Παράταση εισόδου (για ονομαστική τιμή της τάσης εισόδου)
για τις τυποποιημένες εισροές
∆ σε 0 έως 1, μέγιστο 50 μs
μήκος καλωδίου
● προστατευμένο, μέγιστο ύψος 100 m
Ψηφιακές εξόδους
Αριθμός ψηφιακών εξόδων 8
Προστασία από βραχυκύκλωμα Ναι
Περιορισμός της τάσης επαγωγικής διακοπής σε L+ (-40 V)
Τεχνική ένταση
● για το σήμα "1", min. L+ (-0,8 V)

● για το σήμα "1" ονομαστική τιμή 0,5 A
● για το σήμα "0" εναπομένουμενο ρεύμα, έως 0,5 mA
Αναβολή της έκδοσης με αντίσταση φορτίου
● 0 έως 1, μέγιστο 300 μs
Συχνότητα εναλλαγής
● με αντίσταση, μέγιστο 500 Hz
● με επαγωγικό φορτίο, μέγιστο 0,5 Hz
Συνολικό ρεύμα των εξόδων (ανά ομάδα)
οριζόντια εγκατάσταση
∆ έως 40 °C, μέγιστο 4 A
∆ έως 60 °C, μέγιστο 2 A
όλες οι άλλες θέσεις τοποθέτησης
∆ έως 40 °C, μέγιστο 2 A
μήκος καλωδίου
● προστατευμένο, μέγιστο 600 m
● χωρίς θωράκιση, μέγιστο 100 m
Κωδικοποιητής
Συνδέσιμοι κωδικοποιητές
● Ενδεικτικός κωδικοποιητής (ασυμετρικός) Ναι
● 24 V εκκινητής Ναι
● 24 V κατευθυντικό στοιχείο Ναι
● Κωδικοποιητής NAMUR Ναι
● Νέος αισθητήρας δύο καλωδίων
Κωδικοποιητής NAMUR
● Σημείο εισόδου σύμφωνα με το DIN 19 234
● ρεύμα εισόδου για το σήμα "0", μέγιστο 1,2 mA
● ρεύμα εισόδου για το σήμα "1", ελάχιστο 2,1 mA
● Καθυστέρηση εισόδου, μέγιστο 50 μs
● Συχνότητα εισόδου, μέγιστο 20 kHz
● μήκος καλωδίου, προστατευμένο, μέγιστο 100 μέτρα
Διακοπές/διάγνωση/πληροφορίες κατάστασης
Δυνατότητα διάγνωσης Ναι. Διαγνωστική πληροφορία αναγνώσιμη
Προειδοποιήσεις
● Διαγνωστικός συναγερμός Ναι, παραμετρήσιμος
● Διακοπή υλικού Ναι, παραμετρήσιμη
Δείκτης διαγνωστικής σήμανσης LED
● Λάθος ομάδας SF (κόκκινο) Ναι
Μετρητής
Αριθμός εισόδων μετρητών 8; 32 ή ±31 bit
Εισαγωγή μετρητή 24 V
● Η τάση εισόδου για το σήμα "0" -3 έως +5V
● Η τάση εισόδου για το σήμα "1" 11 έως 30,2 V
● ρεύμα εισόδου για το σήμα "1", τύπου 9 mA
● Συχνότητα μέτρησης, μέγιστο 20 kHz.
Πιθανός διαχωρισμός
Πιθανές ψηφιακές εισροές διαχωρισμού
● μεταξύ των καναλιών και του backplane bus
Πιθανές ψηφιακές εξόδους διαχωρισμού
● μεταξύ των καναλιών και του backplane bus
Μετρητής δυνητικού διαχωρισμού
● μεταξύ των καναλιών και του backplane bus
Μέθοδος σύνδεσης
απαιτείται εμπρόσθιος συνδετήρας 1x 40 πινών
Μέγεθος
Διάμετρο 80 mm
Υψόμετρο 125 mm
Βαθμός 120 mm
