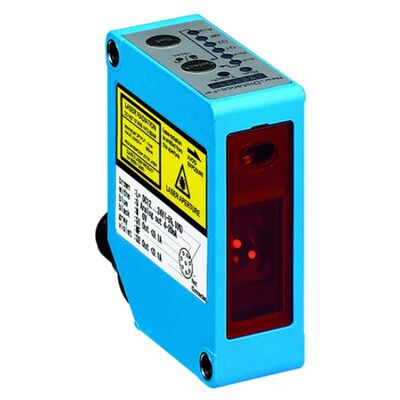

Επαναλαμβάνεται ακρίβεια 30 μικρομέτρων Οπτικός αισθητήρας SICK OD2-P120W60I2

Τόπος καταγωγής	Γερμανία
Μάρκα	SICK
Αριθμό μοντέλου	UM18-218161101
Ποσότητα παραγγελίας min	1
Τιμή	INQUIRY
Συσκευασία λεπτομέρειες	Πρωτότυπο
Χρόνος παράδοσης	Σε απόθεμα/1-3 ημέρες
Όροι πληρωμής	T/T
Δυνατότητα προσφοράς	99+

Λεπτομέρειες

Διατάξτε το αριθ.	6036625	Τύπος προϊόντος	Οπτικός αισθητήρας μετατόπισης λέιζερ
Σειρά	Μινιατούρα OD2 Αισθητήρας απόστασης	Εύρος μέτρησης	60 ~ 180 mm
Απόσταση αναφοράς	120 χλστ	Επαναλαμβανόμενη ακρίβεια	30 μm
Σφάλμα γραμμικότητας	±120 μm	Βάρος	Περίπου 25 γρ
Επισημαίνω	Οπτικός αισθητήρας SICK OD2-P120W60I2 , SICK Βιομηχανικοί αισθητήρες OD2-P120W60I2

Αφήστε ένα μήνυμα

Περιγραφή προϊόντων

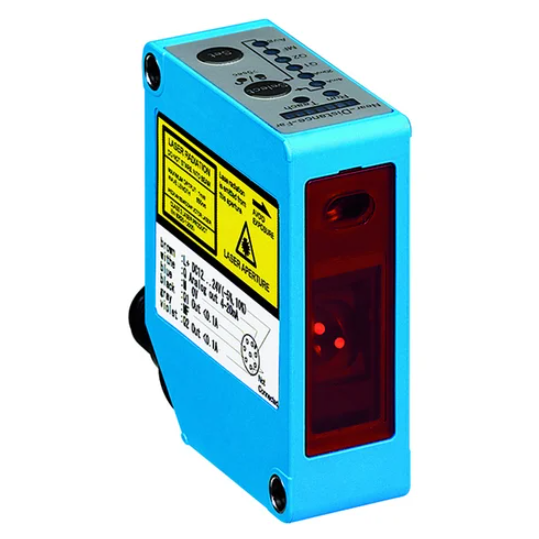

Αισθητήρας οπτικής μετατόπισης SICK OD2-P120W60I2 | Μέτρηση χωρίς επαφή υψηλής ακρίβειας

Εισαγωγή στον αισθητήρα μετατόπισης SICK OD2-P120W60I2

ΟΑΡΡΩΣΤΟΣ OD2-P120W60I2(Αριθμός παραγγελίας: 6036625) είναι ένας αισθητήρας οπτικής μετατόπισης υψηλής απόδοσης από τη διάσημη σειρά OD Value, σχεδιασμένος για ακριβή μέτρηση απόστασης χωρίς επαφή σε απαιτητικά βιομηχανικά περιβάλλοντα. Αυτός ο συμπαγής ορθογώνιος αισθητήρας συνδυάζει προηγμένη τεχνολογία λέιζερ με στιβαρή κατασκευή για να παρέχει αξιόπιστες, επαναλαμβανόμενες μετρήσεις σε ένα ευρύ φάσμα υλικών και επιφανειών.

Είτε χρειάζεται να παρακολουθείτε τα επίπεδα πλήρωσης, να επαληθεύετε την ευθυγράμμιση μερών ή να τοποθετείτε εξαρτήματα με ακρίβεια σε επίπεδο micron, το OD2-P120W60I2 προσφέρει την απόδοση και την ευελιξία για τη βελτιστοποίηση των αυτοματοποιημένων διαδικασιών σας.

Βασικά Χαρακτηριστικά & Τεχνικές Προδιαγραφές

Βασικές μετρήσεις απόδοσης

Προσδιορισμός	Αξία
Εύρος μέτρησης	60 mm έως 180 mm (ονομαστική 120 mm ± 60 mm)
Τύπος εξόδου	Έξοδος ρεύματος 4-20 mA + 2 x ψηφιακές έξοδοι PNP
Επαναληψιμότητα	30 μm (υπό τυπικές συνθήκες)
Γραμμικότητα	± 120 µm (υπό τυπικές συνθήκες)
Χρόνος απόκρισης	≥ 1 ms
Συχνότητα μέτρησης	≤ 2 kHz

Τεχνικά Πλεονεκτήματα

Ορατό κόκκινο λέιζερ κατηγορίας 2(IEC 60825-1:2014) για ασφαλή λειτουργία και εύκολη ευθυγράμμιση
Συμπαγής σχεδιασμός(20 mm x 40 mm x 15 mm) για εγκαταστάσεις με περιορισμένο χώρο
Αξιολόγηση προστασίας IP67για στεγανή και αδιάβροχη λειτουργία σε σκληρές βιομηχανικές συνθήκες
2 m Ενσωματωμένο καλώδιογια ευέλικτη τοποθέτηση και σύνδεση
Ρύθμιση μέσης τιμής(1–64x) για βελτιωμένη σταθερότητα μέτρησης
Αυτόματη ρύθμιση ευαισθησίαςγια να χειριστεί διαφορετικές συνθήκες επιφάνειας
Διδάσιμες Αναλογικές Έξοδοιγια γρήγορη και εύκολη εγκατάσταση
Αναστρέψιμες ψηφιακές έξοδοιγια ευέλικτη ενσωμάτωση σε συστήματα ελέγχου

Πώς λειτουργεί: Προηγμένη τεχνολογία οπτικής μετατόπισης

Το SICK OD2-P120W60I2 χρησιμοποιεί αρχές μέτρησης χρόνου πτήσης για τον προσδιορισμό της απόστασης από ένα αντικείμενο με εξαιρετική ακρίβεια. Ο αισθητήρας εκπέμπει μια ορατή κόκκινη δέσμη λέιζερ (μέγεθος κηλίδας 1 mm x 1,5 mm σε απόσταση 120 mm) που αντανακλάται από την επιφάνεια στόχο. Μετρώντας το χρόνο που χρειάζεται για να ταξιδέψει το φως στο αντικείμενο και πίσω, ο αισθητήρας υπολογίζει την ακριβή απόσταση και τη μετατρέπει σε αναλογικό αναλογικό σήμα 4-20 mA και δύο ψηφιακές εξόδους PNP.

Αυτή η μέθοδος μέτρησης χωρίς επαφή εξαλείφει τη φθορά που σχετίζεται με τους αισθητήρες φυσικής επαφής, εξασφαλίζοντας μεγάλη διάρκεια ζωής και σταθερή απόδοση ακόμη και σε εφαρμογές υψηλού κύκλου.

Εφαρμογές: Ευέλικτες Λύσεις για Βιομηχανικές Προκλήσεις

Το OD2-P120W60I2 υπερέχει σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών σε πολλούς τομείς:

Κατασκευή & Συναρμολόγηση

Τοποθέτηση Ακρίβειας: Οδηγός ρομπότ για την εγκατάσταση του παρμπρίζ, την τοποθέτηση εξαρτημάτων και τις λειτουργίες διανομής
Παρακολούθηση επιπέδου πλήρωσης: Ελέγξτε τα επίπεδα υγρού ή χύμα υλικού σε δοχεία και χοάνες
Ευθυγράμμιση μέρους: Επαληθεύστε τη σωστή τοποθέτηση των εξαρτημάτων κατά τη διάρκεια των διαδικασιών συναρμολόγησης
Έλεγχος διπλού φύλλου: Ανίχνευση πολλαπλών στρώσεων κατά τη διάρκεια των εργασιών τροφοδοσίας φύλλων

Ρομποτική & Αυτοματισμός

Τοποθέτηση Gripper: Εξασφαλίστε την ακριβή τοποθέτηση των εργαλείων και των τεμαχίων εργασίας
Ευθυγράμμιση μεταφοράς: Διατηρήστε την ακριβή τοποθέτηση των κινητών μερών σε αυτοματοποιημένα συστήματα
Τοποθέτηση περιοδικού: Βελτιστοποιήστε το χειρισμό ηλιακών συλλεκτών, ηλεκτρονικών εξαρτημάτων και άλλων ευαίσθητων αντικειμένων

Ποιοτικός Έλεγχος & Επιθεώρηση

Παρακολούθηση ύψους: Μετρήστε και επαληθεύστε τις διαστάσεις των οπτικών εξαρτημάτων, των χυτών και των κατεργασμένων εξαρτημάτων
Μέτρηση πάχους φιλμ: Παρακολούθηση υπολειπόμενης μεμβράνης σε μηχανές περιέλιξης
Παρακολούθηση καλουπιών πλινθωμάτων: Εξασφαλίστε τη σωστή εκτόξευση των πλινθωμάτων στις διαδικασίες χύτευσης

Εγκατάσταση & Ρύθμιση: Γρήγορη ενσωμάτωση για άμεσα αποτελέσματα

Το OD2-P120W60I2 έχει σχεδιαστεί για απλή εγκατάσταση και διαμόρφωση:

Βάση: Ο σχεδιασμός της βάσης πλαισίου επιτρέπει την ασφαλή προσάρτηση σε οποιονδήποτε προσανατολισμό
Τροφοδοτικό: Λειτουργεί σε 12–24 V DC για συμβατότητα με τυπικά βιομηχανικά συστήματα ισχύος
Σύνδεση: Το ενσωματωμένο καλώδιο 2 m απλοποιεί την καλωδίωση στα συστήματα ελέγχου
Teach-In: Διαισθητική ρύθμιση μέσω πολυλειτουργικής εισόδου για λειτουργίες απενεργοποίησης λέιζερ, εξωτερικής διδασκαλίας και ενεργοποίησης
Διαμόρφωση: Προσαρμόστε τις ρυθμίσεις μέσης τιμής και τις παραμέτρους εξόδου για να ταιριάζουν σε συγκεκριμένες απαιτήσεις εφαρμογής

Γιατί να επιλέξετε το SICK OD2-P120W60I2;

Αποδεδειγμένη αξιοπιστία στον κλάδο: Η 70+ χρόνια τεχνογνωσία των αισθητήρων της SICK εξασφαλίζει μακροπρόθεσμη απόδοση και ανθεκτικότητα
Απαράμιλλη ακρίβεια: Η επαναληψιμότητα 30 μm επιτρέπει τον έλεγχο της διαδικασίας υψηλής ακρίβειας
Ευέλικτη Ενοποίηση: Πολλαπλές επιλογές εξόδου και διδασκόμενες λειτουργίες προσαρμόζονται σε διαφορετικές απαιτήσεις συστήματος
Στιβαρή Κατασκευή: Η προστασία IP67 αντέχει στη σκόνη, την υγρασία και τις σκληρές συνθήκες λειτουργίας
Οικονομική Λύση: Μειώνει το χρόνο διακοπής λειτουργίας και το κόστος συντήρησης σε σύγκριση με συστήματα μέτρησης που βασίζονται σε επαφή

Τεχνικές προδιαγραφές (Πλήρες λεπτομέρειες)

Κατηγορία	Προδιαγραφές
Μηχανικός	- Υλικό στέγασης: Πλαστικό - Διαστάσεις: 20 mm x 40 mm x 15 mm - Βάρος: 25 g (περίπου) - Τύπος σύνδεσης: καλώδιο 2 m
Ηλεκτρικός	- Τάση τροφοδοσίας: 12–24 V DC - Κατανάλωση ρεύματος: ≤ 50 mA - Ρεύμα εξόδου: 4–20 mA (αναλογικό), 100 mA max ανά έξοδο PNP
Περιβαλλοντική	- Θερμοκρασία λειτουργίας: -10°C έως +40°C - Θερμοκρασία αποθήκευσης: -25°C έως +70°C - Βαθμολογία προστασίας: IP67 (IEC 60529)
Χαρακτηριστικά Laser	- Τύπος: Ορατό κόκκινο λέιζερ - Κατηγορία λέιζερ: 2 (IEC 60825-1:2014) - Μήκος κύματος: 650 nm - Μέγεθος φωτεινής κηλίδας: 1 mm x 1,5 mm (σε απόσταση 120 mm)

Πληροφορίες Παραγγελίας

Αριθμός ανταλλακτικού: OD2-P120W60I2 (6036625)
Αξεσουάρ: Βάσεις στήριξης, προστατευτικά καλύμματα και καλώδια επέκτασης διατίθενται χωριστά

Σύναψη

ΟΑΡΡΩΣΤΟΣ OD2-P120W60I2Ο αισθητήρας οπτικής μετατόπισης παρέχει την ακρίβεια, την αξιοπιστία και την ευελιξία που απαιτούνται για τη βελτιστοποίηση των βιομηχανικών διαδικασιών στην κατασκευή, τη ρομποτική και τις εφαρμογές ελέγχου ποιότητας. Με την τεχνολογία μέτρησης χωρίς επαφή, τη στιβαρή κατασκευή και την εύκολη ενσωμάτωση, αυτός ο αισθητήρας είναι μια εξαιρετική επένδυση για επιχειρήσεις που επιδιώκουν να βελτιώσουν την απόδοση, να μειώσουν το κόστος και να βελτιώσουν την ποιότητα των προϊόντων.
